Putkistosuunnittelun ja aineistojen toimituksen parhaat käytännöt

Putkilinjaa suunnitellessa, tärkeintä on, että reititys ja varustelu sujuvat vaivattomasti ja dokumentit tuotetaan ilman turhaa käsityötä. Tässä artikkelissa kuvaan, miten Vertex G4Plant ja Vertex Flow tuotetiedonhallintaohjelmisto tukevat tätä työnkulkua laitos- ja putkistosuunnittelussa.

Mikä on Vertex G4Plant?

Vertex G4Plant on kotimainen laitos- ja putkistosuunnittelun ohjelmisto ammattilaiskäyttöön. Ohjelmistossa suunnittelun ja mallintamisen nopeus perustuu eri osa-alueiden tehokkaisiin erikoistoimintoihin. Putkistosuunnittelussa Vertex G4Plant on alalla arvostettu työkalu.

Mikä on Vertex Flow?

Selainpohjainen PDM/PLM-ratkaisu, joka hallitsee nimikkeet, dokumentit, revisiot ja työnkulut – sekä Vertexiin että muille CAD-järjestelmille (esim. SolidWorks). Vertex Flow toimii hajautettujen tiimien “yhtenä totuutena” ja siirtää raskaat mallien ja piirustusten päivitykset palvelimelle.

Putkilinjan reititys, putkiluokat ja tehokkaat aputoiminnot

Vertex G4Plantissa reititys alkaa putkiluokan ja linjatunnuksen valinnasta. Samalla varmistetaan, että linjalla käytetyt osat ovat yhteensopivia ja noudattavat voimassa olevia standardeja. Projektissa sovitut PSK-putkiluokat ja komponentit tulevat Vertex G4Plantin valmiista kirjastosta, joten voit aloittaa suunnittelun heti.

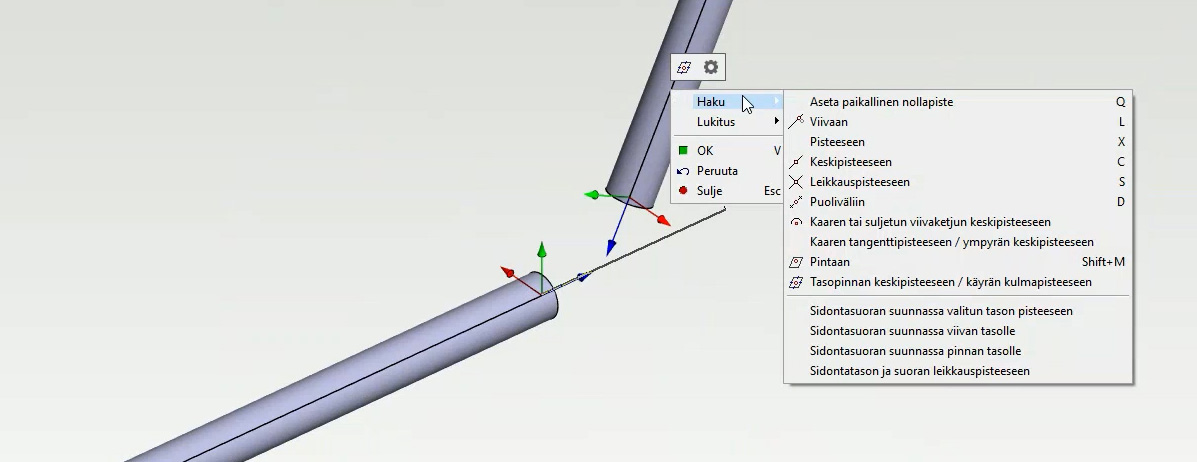

Reitityksen apuvälineet pitävät työskentelyn jouhevana. Halutessasi voit syöttää etäisyyksiä myös koordinaattiarvojen kautta tai määrittää osien välille geometrisia etäisyysehtoja. Putkilinjaa voi reitittää valmista viivaketjua myötäillen. Valmiin putkilinjan osia voit lukita, vapauttaa ja siirtää geometristen ehtojen rajoissa, ja siirrettävän osan mukana siirtyvät automaattisesti myös muut osaan liittyvät osuudet.

Mainitut lukitukset, ehdot, automaattireititys sekä törmäystarkastelu auttavat reitittämään putken nopeasti ja vähentävät päällekkäisyyksiä sekä mallinnusvirheitä ahtaissa tiloissa.

Linjan eristykset voidaan liittää putkilinjaan, ja tarvittavat vietot (kallistukset) voidaan määrittää reitityksen aikana tai sen jälkeen projektin käytäntöjen mukaan. Hakutoiminnoilla esimerkiksi laitteiden liityntäpisteet löytyvät suoraan mallista.

Oikeat työkalut varusteluun, eristykseen ja kannakointiin

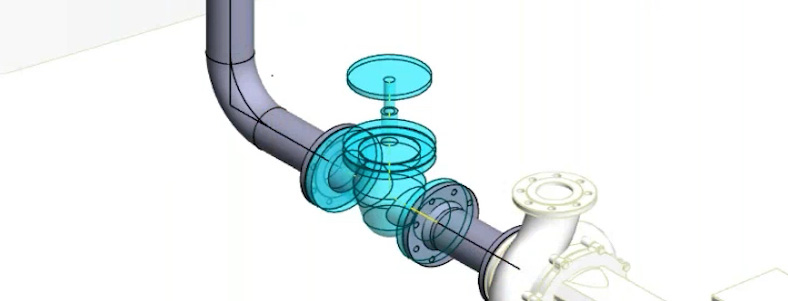

Kun putkilinjan reitti on luotu, varustelu etenee nopeasti. Esimerkiksi venttiiliryhmät kootaan kirjastoista ja kopioidaan linjalta toiselle, tai jopa toiseen projektiin, joten samaa ratkaisua ei tarvitse mallintaa joka kerta uudelleen. Vertex G4Plant lisää laippaliitoksiin automaattisesti tarvittavat liitososat kuten ruuvit, mutterit ja aluslaatat osaluetteloita varten.

Putkilinjan kokoa tai esimerkiksi venttiilin tyyppiä voidaan vaihtaa jälkikäteen, jolloin muutokset päivittyvät koko linjan rakenteeseen – eli myös mallin osatietoihin, jolloin isometrejä ja osaluetteloita on helppo pitää ajan tasalla.

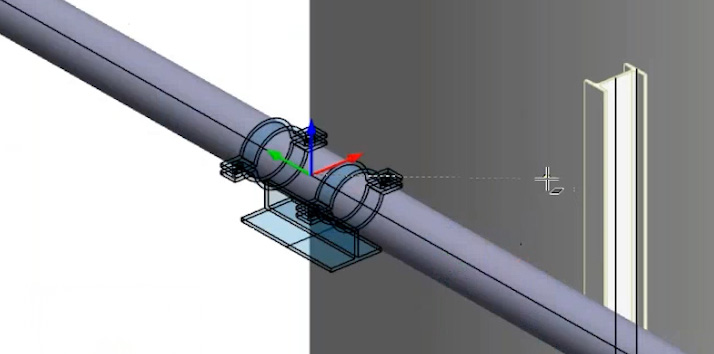

Primääri- ja sekundäärikannakkeet, eristys ja mahdolliset vietot lisätään helposti niille kehitetyillä työkaluilla.

Kun putki sidotaan teräsrakenteeseen ja kannakkeisiin, tukipisteiden sijainnit ja ominaisuustiedot ovat mallissa ja listattavissa, mikä helpottaa lujuuslaskentaa, tarkastusta ja asennusta. Eristys- ja viettotiedot siirtyvät myös komponenteista piirustuksiin ja osaluetteloihin. Vertex G4Plantilla 3D-mallista saadaan paljon tietoa jalostettua automaattisesti alan standardien mukaisesti, mikä vähentää merkittävästi virhealtista manuaalista työtä.

Minimoi virheet: Isometrit, layoutit ja listat 3D-mallista kaikille projektin osapuolille

Vertex G4Plantissa isometrit, layoutit, osaluettelot ja taivutustaulukot, jne. tuotetaan 3D-mallista ilman kolmannen osapuolen ohjelmistoja. Esimerkiksi putkilinjasta ajetaan isometripiirustus, johon tulee automaattisesti esimerkiksi linjan osaluettelo, katkaisupituudet ja linjaposition suunnitteluarvot.

Sama geometria saadaan siirtymään suoraan taivutuskoneille, mikä minimoi virheet. Taivutuslistat ja koneen tarvitsemat koordinaatit muodostuvat automaattisesti. Käytännössä tämä näkyy lyhyempinä läpimenoaikoina työpajalla ja pienempänä riskinä tilanteissa, joissa yksikin käsin syötetty väärä mitta voi tarkoittaa esimerkiksi taivutuskoneen tapauksessa koko aihion uusimista.

Jos putkilinja on mallinnettu valmiiden kirjastonimikkeiden avulla, on mahdollista saada yhdellä ajolla sekä materiaalitiedot hankintaan, että komponenttilistaukset esivalmistusta ja urakointia varten. Kaikkea 3D-mallista saatavaa tietoa voi jakaa monella eri tavalla, mutta sujuva työnkulku vaatii lähes poikkeuksetta laitosalalle kehitettyä tiedonhallintaohjelmistoa.

Vertex Flow tiedonhallinnan selkärankana

Putkistosuunnittelu ei juuri koskaan pääty siihen, että saadaan 3D-malli valmiiksi. Sen jälkeen malli, piirustukset ja osaluettelot täytyy saada projektiosapuolten käyttöön – usein eri paikkakunnille ja eri järjestelmiin.

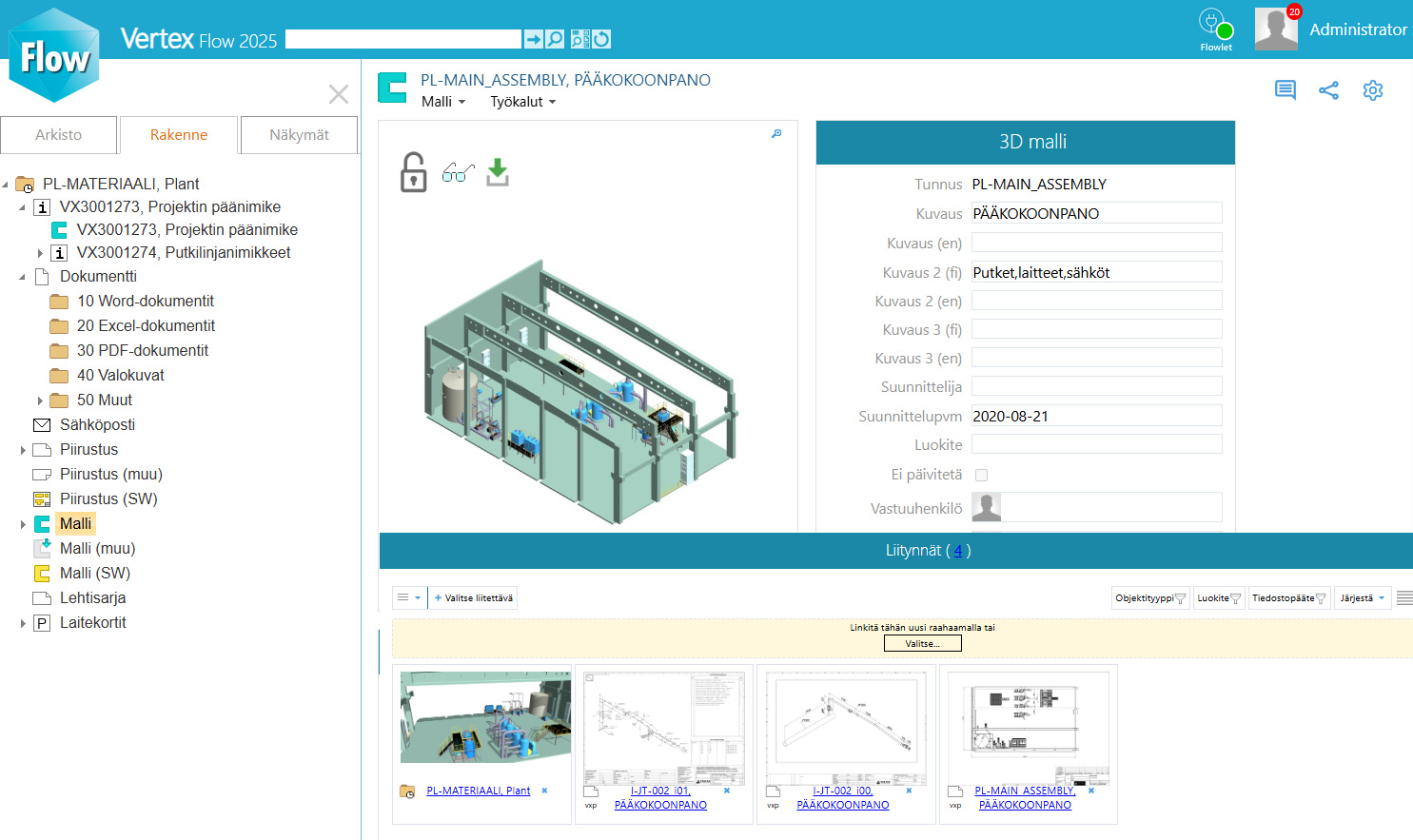

Vertex Flow hallitsee suunnittelusta syntyvää tietoa tehokkaan SQL-pohjaisen tietokannan kautta, jossa putkilinjan osat ovat nimikkeinä ja revisioituina dokumentteina, ilman paikallisten kopioiden aiheuttamaa kankeutta ja mahdollisia virheitä. Tietoon pääsee helposti käsiksi selaimen kautta, millä tahansa laitteella. Näin suunnittelussa syntyvä aineisto palvelee projektin johtoa, myyntiä, hankintaa, urakoitsijaa ja ylläpitoa parhaiten.

Nimikerakenteet voidaan kopioida ja tarvittaessa niistä voi ajaa raportteja ja vaikkapa kustannuslaskelmia. Vertex Flow voi automaattisesti kääntää malleista ja piirustuksista erilaisia tiedostoformaatteja, joita muut projektin osapuolet voivat tarkastella millä tahansa laitteella ilman suunnitteluohjelman avaamista.

Vertex Flow estää myös päällekkäiset tallennukset: varattua linjaa muut suunnittelijat voivat katsella, mutta eivät muokata. Tilamallit, joita luodaan organisaation työnkulun mukaisesti – esimerkiksi luonnos, tarkastettu ja hyväksytty – näyttävät yhdellä silmäyksellä, mikä on kesken ja mikä valmis.

Näe putkistosuunnittelun työnkulku käytännössä

Putkilinjat suunnitellaan Vertex G4Plantissa kattavilla kirjastoilla, putkiluokilla ja reititystyökaluilla, joiden tarkoitus on vähentää virheitä ja tukea toistuvaa projektityötä. Samassa ympäristössä tehdään varustelu, kannakointi ja eristys niin, että malli palvelee sekä esivalmistusta että asennusta, eikä tietoa tarvitse koota eri taulukoista ja hakemistoista. Vertex Flow -tiedonhallintajärjestelmä liittää tämän tiedon projektin muihin dokumentteihin ja tarjoaa ajantasaisen näkymän putkistosuunnittelun tilaan riippumatta suunnittelijan tai tilaajan sijainnista.

Jos haluat nähdä työnkulun käytännössä, katso aiheeseen liittyvä webinaaritallenne YouTube-kanavaltamme ja varaa sen jälkeen lyhyt demo tiimimme kanssa – katsotaan yhdessä, miltä prosessi näyttäisi teidän laitosprojektissanne.

Linkki webinaaritallenteeseen.

Täältä voi lukea aiemmin julkaistun artikkelini, jossa käyn läpi miten organisaatiot hyötyvät nimikkeiden käytöstä sekä Vertex G4Plant + Vertex Flow PDM/PLM-ohjelmistoista.

Jos kiinnostuit aiheesta, ota yhteyttä. Mietitään yhdessä miten voisimme parantaa teidän yrityksenne tuottavuutta nykyaikaisilla työkaluilla.
