Suunnittelun ja mallintamisen nopeutta

Monipuolinen suunnitteluohjelmisto suurten laitosmallien käsittelyyn kaikille laitostoimittajille



Suorituskykyä suurilla laitosmalleilla

Maasto, laitosrakennus, päälaitteet ja pistepilvet

Putkistot, kannakointi ja eristeet

Isometrit osaluetteloineen

Kanavistot ja kaapelihyllyt

Suorituskykyä suurilla laitosmalleilla

3D-layoutsuunnittelun tehotyökalut:

  • Kevennystyökalu raskaille SolidWorks- ja Inventor -mekaniikkamalleille
  • 3D-työtilarajaus
  • Linkkiosien kevennys piirrepuusta kuorimalliksi tai ns. tyhjäksi malliksi
  • Pistepilvien kevennys ja rajaus
  • 3D-ilmiasutekniikka
    – mallista erilaisia piilotustiloja talteen
    – ilmiasukohtaiset näkymät, piirustukset ja osaluettelot
  • Piirustusten avaus nopeasti ilman raskaan 3D-mallin avausta

Vertex G4Plant ja Vertex Flow PDM/PLM tehoyhdistelmä:

  • Vertex Flow cache, ladataan verkosta vain muuttuneet mallit
  • Linkitä Vertex Flow pilveen, tallenna nopeasti avattava pääkokoonpano omalle työasemallesi
  • Vertex Flow referenssimallitekniikka, lataa 3D -työtilarajauksen sisälle automaattisesti
  • Vertex Flow kevytmallit
  • Vertex Flow taustakääntäjät
  • Custom Flow, SolidWorks -malleille

Yksityiskohtaiset valmistuspiirustukset vaivattomasti 3D-mallista



  • Layout-piirustukset
  • Mittakuvat
  • Isometripiirustukset
  • Muotopiirustukset
  • Tasoleikkaukset ja –näkymät
  • Teräsrakennepiirustukset
  • Hybridipiirustukset (vektori + rasteri)
  • Aksonometriset 3D-kuvannot esim. putkiasennuksille
  • Räjäytyskuvat
  • Aukilevityskuvat
  • Polttoleikkauskuvat

Yhteispeliä lähes kaikkien III osapuolten ohjelmistojen kanssa



Vakiokääntäjät

3D: SAT, 3ds, STL

2D: DWG,PDF, DXF, DXB, DWF, JPG, TIFF, PNG, GIF, BMP

Lisäkääntäjät
  • IFC import ja export
  • STEP import ja export
  • 3D pdf export
  • DGN (MicroStation) import
  • 3D DWG import
  • SolidWorks import
  • Iges, import ja export
  • 3D pdf Presenter

DGN-kääntäjän avulla tuotu 3D-malli

Katso kuva täysikokoisena napauttamalla

Helposti opittava, moderni suomenkielinen käyttöliittymä



Vertex G4Plant on suomalainen ja suomenkielinen CAD-ohjelmisto, jolla suunnittelet laitoksia ja niihin liittyviä laitteita ja rakenteita. Voit tuottaa piirustuksia myös piirtämällä eli käyttämättä 3D-mallia. Piirustuksien ja mallien hallintaan ohjelmistossa on käytössä suunnittelutiedon hallintajärjestelmä, jota kutsutaan arkistoksi.

Suunnittelun ja mallintamisen nopeus perustuu tehokkaisiin erikoistoimintoihin, joiden avulla valmiita kirjastokomponentteja hyödyntäen rakennat älykästä laitosmallia havainnollisesti ja nopeasti. Suomenkielisen ohjelmiston käyttö on helppo oppia. Moderni käyttöliittymä tarjoaa selkeät suomenkieliset painonapit työnkulun mukaiseksi hioutuneessa järjestyksessä. G4Plant pitää sisällään myös laajan G4-mekaniikkasuunnittelun.

Havainnollista suunnitelmasi oikeaan ympäristöön

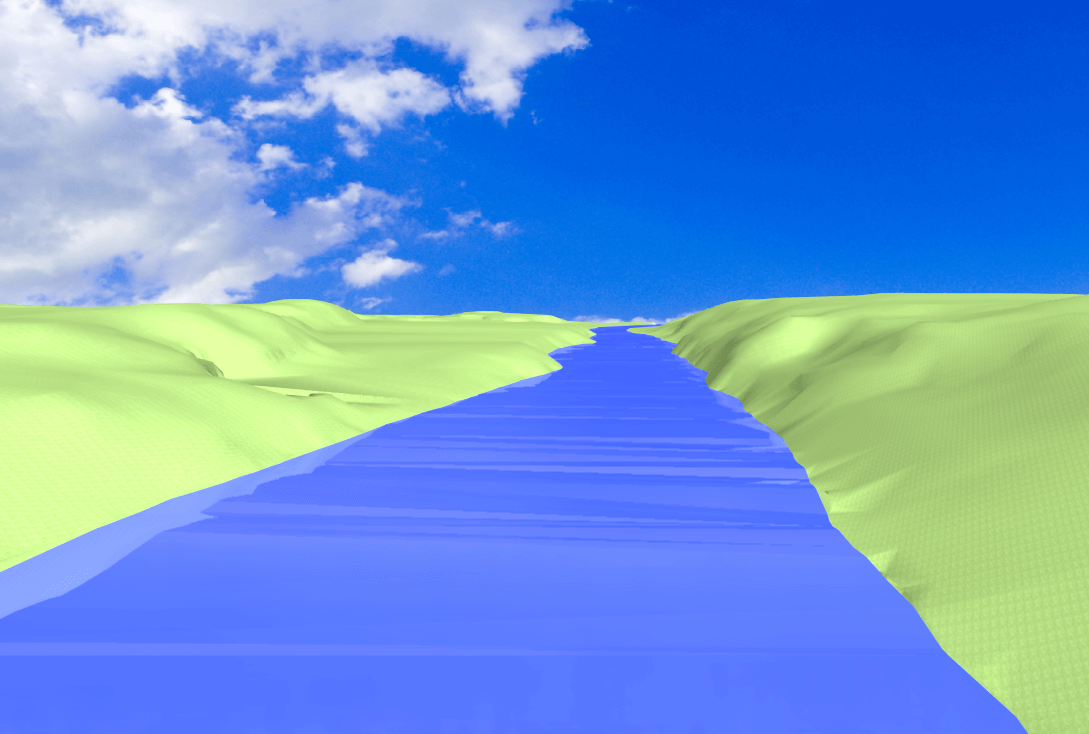

Mallinna rakennusta ympäröivä maasto vaivattomasti maastomallinnus-työkalulla käyttäen apuna esimerkiksi 3D-DWG tiedoston korkeuskäyriä. Voit myös helposti muokata maastomallia tai lisätä maastoon havainnollisia visualisoinnin materiaaleja.

Käytä rakennuksen ja laitteiden mallintamisessa tehokkaita parametrisiä työkaluja ja kattavaa komponenttikirjastoa. Hienot visualisointiominaisuudet mahdollistavat piirustukset viimeisteltyihin arkkitehtikuviin saakka.

Säästä suunnitteluaikaa ja kustannuksia käyttämällä monipuolisia import -ominaisuuksia todella laajasta kääntäjävalikoimasta.

Pistepilvet – varmuutta nopeaan saneeraussuunnitteluun

Laserkeilauksella tuotettu pistepilvi tuo suunnittelukohteen Vertexiin realistisesti ja tarkasti. Ohjelmistoon voidaan tuoda pistepilviä seuraavissa formaateissa: ascii (xyz), LAS, LAZ, PTS, PTX, E57, STL.

G4Plant tukee keilauspistenäkymiä sekä pisteiden intensiteettiarvoja ja värejä, mikäli nämä on pistepilvitiedostoon tallennettu. G4Plant tekee myös pintakolmioinnin pisteiden avulla varjostusta varten.

Voit hakea pistepilven pisteisiin mittausta ja referointia varten. Voit myös poistaa pisteitä aluevalinnalla.

Käynnistä erilaiset suunnitteluprojektit nopeasti

Vertex G4Plant sisältää kaikki PSK -putkiluokat ja laajan putkikomponenttikirjaston. Putkistosuunnittelun toiminnoilla luot nopeasti tarvitsemasi putkistomallit ja ajat niistä isometrit. Yhdistettynä Vertex G4PI -kaaviosuunnittelusovellukseen luot on saumattoman yhteyden prosessisuunnittelun ja prosessitietojen välille.

Selkeäksi ja havainnolliseksi kehitetty käyttöliittymä tekee ohjelmiston oppimisesta ja käyttöönotosta nopeaa.

Kannakoi nopeasti ja oikeilla tiedoilla

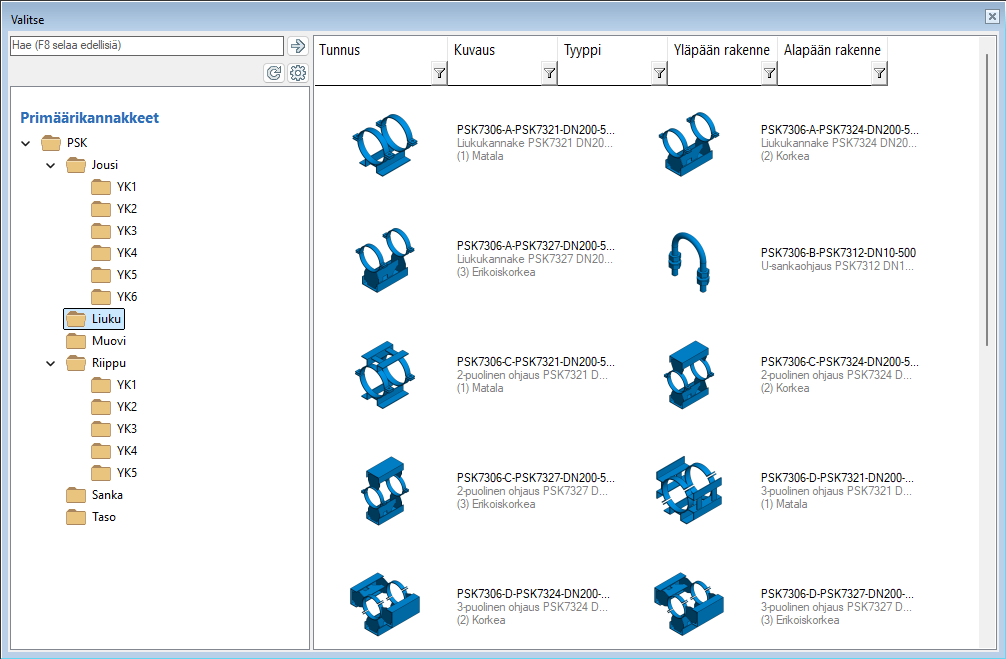

Vertex G4Plant -ohjelmisto sisältää uusimman PSK 73 -standardisarjan mukaisen primäärikannakekirjaston metatietoineen. Kirjastoprofiileilla voit lisäksi mallintaa itse sekundäärikannakkeita tilanteen mukaan.

Pitkälle automatisoitu kannakekuvasovellus tuo merkittävää nopeutta usein suurten kannakepiirustusmäärien tuotantoon. Vakiokirjastojen lisäksi tarjoamme vielä Lisega- ja Hydra-primäärikannakkeet kannakevalmistajien oman suunnitteluohjelman kautta mitoitettuna.





Eristeet

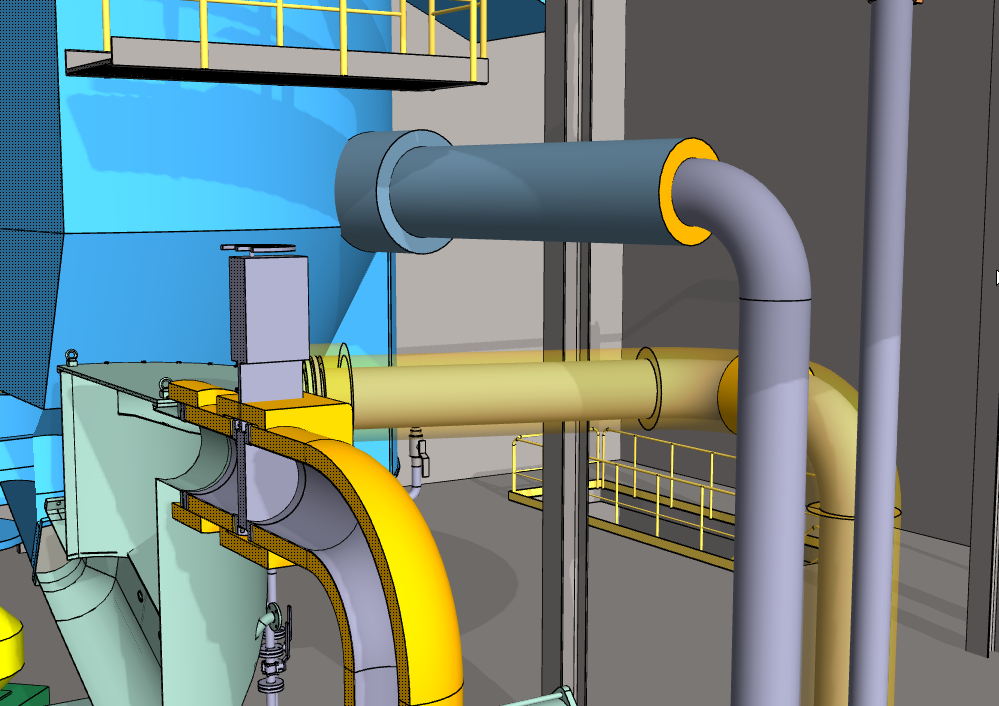

Aidosti eristetyillä putkilinjoilla saat luotettavan ja havainnollisen tilanvarauksen layoutiin.

Lisää eristeet kokoonpanoon selkeästi näkyvänä oikeana osamallina. Eristys syntyy helposti valmiille putkilinjalle listattavine metatietoineen. Oikean erityksen valitsemiseksi sovellus sisältää kattavat eristystaulukot.

Eristys näkyy halutessasi myös isometripiirustuksissa. Uusi tekniikka mahdollistaa kokoonpanotyyppiset eristeet esimerkiksi pellityksineen.

Katso kuva täysikokoisena napauttamalla

Katso piirustus täysikokoisena napauttamalla

Tuota isometrit osaluetteloineen

Vertex G4Plant -ohjelmisto sisältää ohjelmistoon integroituna Isogen®-isometrisovelluksen.

Sen avulla saat 3D-putkilinjasta tai valituista linjan osista automaattisesti mitoitetun isometripiirustuksen osaluetteloineen. Mukana tulee muokattavissa oleva isometrisymbolikirjasto sekä työkalut isometrilomakkeiden ja muun isometrin sisällön muokkaamiseen.

Venytä ja muovaa, liitä ja katkaise

Reititä pyöreitä tai suorakaiteen muotoisia kanavia ja lisää komponentteja itse antamillasi mitoilla helposti. Mukana on myös eri toimittajien valmiita kanavakomponentteja.

Kirjastoissa on valmiina muunnoskappaleita, lohkokäyriä ja muita erikoisosia. Erikoistapaukset voit aina mallintaa ja aukilevittää levityskuviksi.

Koe hoitotasojen mallintamisen helppous

Suunnittele hoitotasoja ja portaita kaiteineen kuin vetäisit putkea.

Portaiden ja hoitotasojen suunnitteluun on nyt tarjolla edistyksellinen, interaktiivinen suunnitteluautomaatti. Valitse tietokannasta taso- ja porrastyyppi haluamillasi mitoilla ja aloita reititys. Syntynyt malli on edelleen täysin muokattavissa. Automaatin osakokoonpanoina tuottamien tasojen ja portaiden pituudet, leveydet, korkeudet ja porraskulmat ovat vapaasti muokattavissa jälkikäteen.

Jaa laitosmalli kaikille osapuolille
tehokkaasti ja turvallisesti Vertex Showroom -palvelussa

Vertex Showroom -palvelu muuttaa suunnittelijan Vertex G4Plant-ohjelmistolla luodut laitosmallit havainnollisiksi virtuaalimalleiksi, joita voi jakaa turvallisesti ja tarkastella älypuhelimen, tabletin tai tietokoneen selaimella. Palveluun luotu virtuaalimalli sisältää suunnittelutiedot helposti käytettävissä olevassa muodossa.

Rekisteröidy mukaan Showroom-palveluun ja kokeile sitä veloituksetta! https://showroom.vertex.fi

Showroom-palveluun julkaistu 3D-laitosmalli

Kiinnostuitko?

Kokeile ammattitason Vertex-ohjelmistoa 30 päivää ilman sitoumuksia!
