Suorituskykyä suurten laitosprojektien suunnitteluun
Vertex G4Plant on laitos- ja putkistosuunnittelun ohjelmisto ammattilaiskäyttöön
Ylivoimaista suorituskykyä suurten projektien suunnitteluun
Vertex G4Plant on kotimainen laitos- ja putkistosuunnittelun ammattilaisohjelmisto, jolla jatkat siitä missä kilpailijat hyytyvät. Vertexin uuden 3D-grafiikkamoottorin ansiosta suurten 3D-mallien käsittely on nyt aikaisempaa monin verroin nopeampaa.
Tämän lisäksi jopa yli 100 suunnittelijaa voi tehdä yhteistyötä samassa 3D-projektissa ja ohjelmisto suoriutuu yli 10 Gigatavun laitosmalleista.
Suunnittelun ja mallintamisen nopeutta
Vertex G4Plant -ohjelmistossa laitoksen suunnittelun ja mallintamisen nopeus perustuu eri osa-alueiden tehokkaisiin erikoistoimintoihin.
Niiden avulla suunnittelet suuretkin laitokset ja niihin liittyvät laitteet ja rakenteet nopeasti – esimerkiksi putkistosuunnittelussa Vertex G4Plant on lyömätön työkalu.
PI-kaavio- ja laitosohjelmisto, saumatonta yhteispeliä putkistosuunnitteluun
Hyödynnä prosessikaavioiden ja koko projektin sisältämää suunnittelutietoa suoraan 3D-putkistosuunnittelussa. Putkistosuunnittelijana voit avata kaavion laitosmallin rinnalle ja yksinkertaisesti poimia positiot malliin sijoitettaviksi 3D-komponenteiksi. Näin tiedot mallin ja kaavion välillä ovat yhtenevät ja ajan tasalla.
Prosessisuunnittelija pystyy seuraamaan putkiston mallinnuksen etenemistä erityisellä näkymällä. PI-Kaavion ja laitosmallin positiosisältöjä voidaan vertailla keskenään ja havaita mahdolliset korjaustarpeet.
Laitosprojektin hajautettu suunnittelu ja tehokas tiedonhallinta

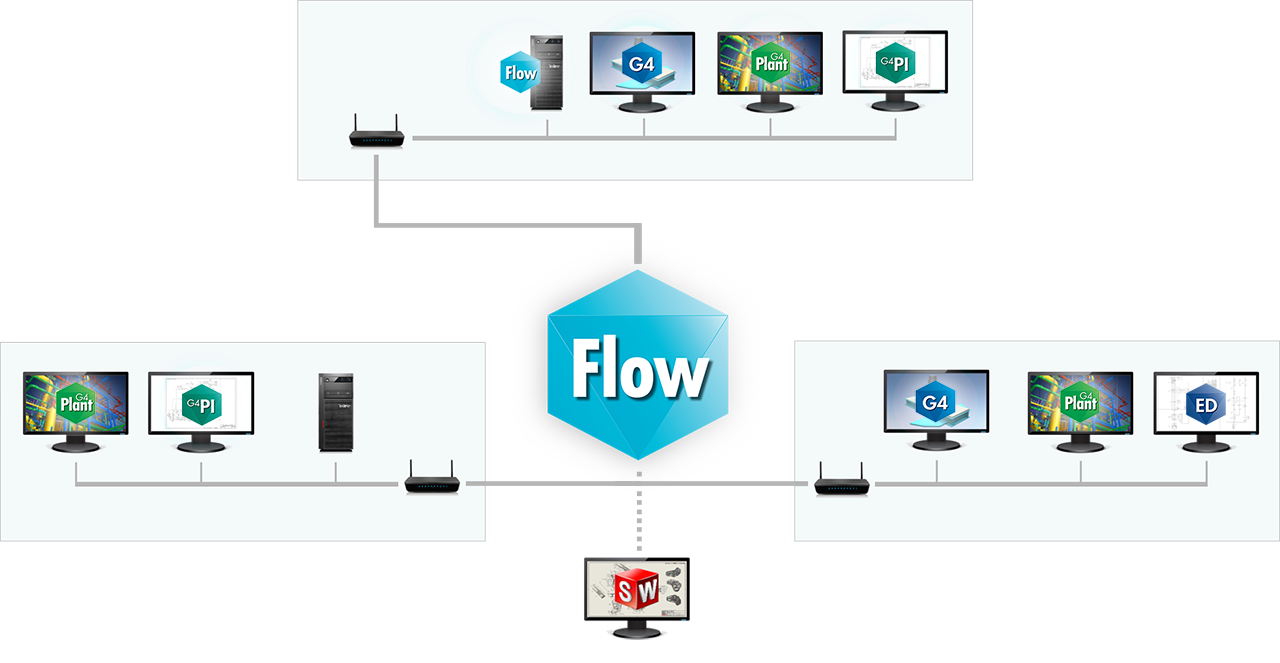

Vertex G4Plant -ohjelmisto integroituu Vertex Flow tuotetiedonhallinta (PDM/PLM) – ohjelmistoon. Tämä tehostaa erityisesti hajautettua suunnittelua ja siihen liittyvää laitosprojektin tiedonhallintaa.

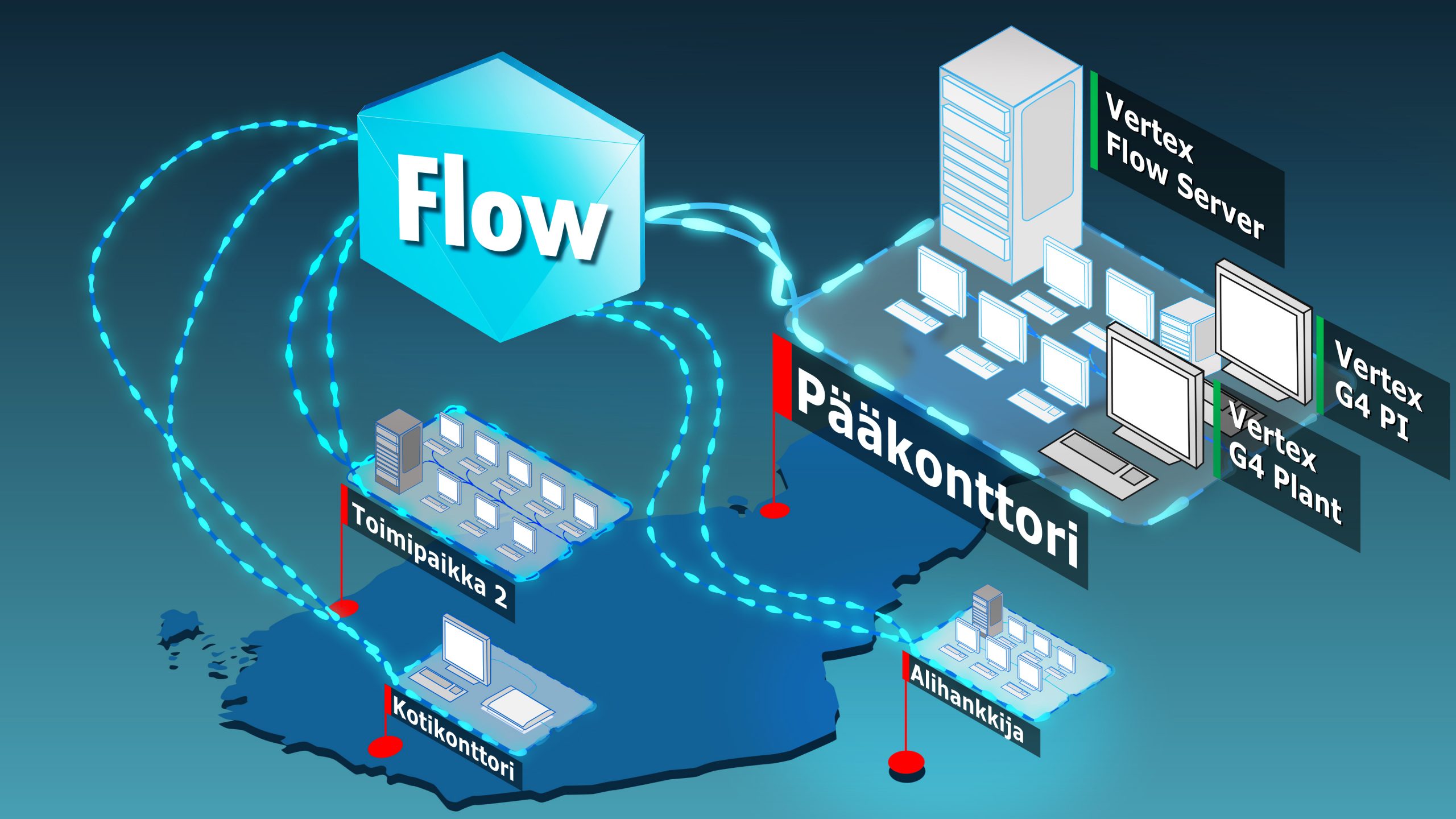

Projektiorganisaation lisäksi voit sallia myös yhteistyökumppaneillesi pääsyn viimeisimpään ja ajantasaiseen projektitietoon. Näin suunnittelijoiden välinen yhteistyö on tehokasta toimipaikasta riippumatta. Tuotetiedonhallinnan avulla saat myös alihankintasuunnittelun nopeasti käyntiin ja voit seurata sen edistymistä reaaliajassa.
Katso videolta lyhyt katsaus Vertex G4Plantin tarjoamiin hyötyihin.
Suunnittelun ja mallintamisen nopeutta

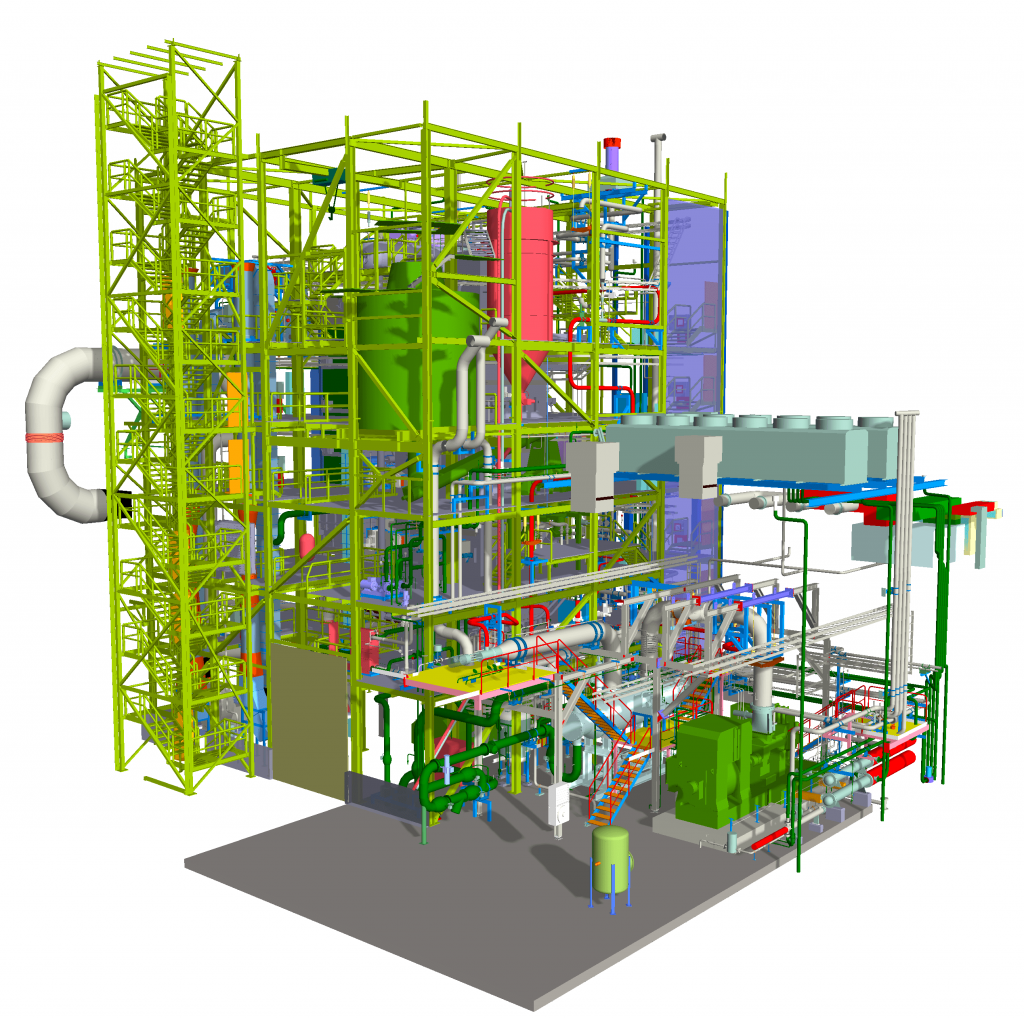

Suorituskykyä suurilla laitosmalleilla
Maasto, laitosrakennus, päälaitteet ja pistepilvet
Putkistot, kannakointi ja eristeet
Isometrit osaluetteloineen
Kanavistot ja kaapelihyllyt
Portaat ja hoitotasot, profiilirakenteet
Usein kysytyt kysymykset - Vertex G4Plant
1. Kenelle ja millaiseen suunnitteluun Vertex G4Plant on tarkoitettu?
Vertex G4Plant on kotimainen laitos- ja putkistosuunnitteluun kehitetty ammattilaisohjelmisto. Se on suunniteltu erityisesti prosessiteollisuuden, kone- ja laitevalmistuksen sekä suurten laitosprojektien tarpeisiin, joissa vaaditaan huipputason suorituskykyä, saumatonta yhteistyötä ja tarkkaa tiedonhallintaa.
2. Miten ohjelmisto suoriutuu erittäin suurista laitosmalleista ja pistepilvistä?
Vertex G4Plant on ylivoimainen suurten projektien hallinnassa – siinä missä kilpailijat usein hyytyvät, Vertex jatkaa. Uuden 3D-grafiikkamoottorin ansiosta ohjelmisto suoriutuu kevyesti jopa yli 10 gigatavun kokoisista laitosmalleista. Se tukee myös laserkeilattujen pistepilvien sujuvaa käsittelyä, ja samassa 3D- projektissa voi työskennellä samanaikaisesti jopa yli 100 suunnittelijaa.
3. Miten PI-kaaviot ja 3D-laitosmalli keskustelevat keskenään?
Ohjelmisto tarjoaa saumattoman yhteispelin Vertex G4PI -kaaviosuunnitteluohjelmiston kanssa. Voit avata PI-kaavion 3D-laitosmallin rinnalle ja poimia positiot suoraan malliin sijoitettaviksi komponenteiksi. Tämä varmistaa, että kaavion ja 3D-mallin tiedot ovat aina täysin yhtenevät. Lisäksi prosessisuunnittelija pystyy vertailemaan mallien ja kaavioiden tietoja sekä havaitsemaan mahdolliset korjaustarpeet heti.
4. Mitä kaikkea ohjelmistolla voi mallintaa putkiston lisäksi?
Vertex G4Plant on kokonaisvaltainen työkalu laitosmallien käsittelyyn. Putkistojen, eristeiden ja kannakoinnin lisäksi suunnittelet sillä sujuvasti muun muassa kanavistot, kaapelihyllyt, teräsrakenteet (kuten portaat, hoitotasot ja profiilirakenteet) sekä päälaitteet ja maaston. Myös perinteinen mekaniikkasuunnittelu sujuu Vertex G4Plant-ohjelmistolla. Kaikki tämä tapahtuu samassa järjestelmässä, mikä tekee kokonaisuuden hallinnasta tehokasta ja ylipäätään mahdollista yhdessä järjestelmässä.
5. Miten ohjelmisto tukee hajautettua suunnittelua ja alihankkijaverkostoa?
Laitosprojektien haasteena on usein tiedonkulku. Vertex G4Plant integroituu saumattomasti Vertex Flow – tuotetiedonhallintaan (PDM/PLM), mikä ratkaisee tämän ongelman. Voit antaa oman projektiorganisaatiosi lisäksi myös yhteistyökumppaneille ja alihankkijoille pääsyn reaaliaikaiseen projektitietoon. Näin suunnittelijoiden välinen yhteistyö on tehokasta ja turvallista toimipaikasta riippumatta.
6. Miten Vertex G4Plant tehostaa tuotantoon ja asennukseen menevää dokumentointia?
Ohjelmisto automatisoi monia rutiinitöitä tuottaen laitosmallista tarkat isometrit, osaluettelot ja muut asennuksessa tarvittavat dokumentit täysin automaattisesti. Ohjelmiston tehokkaat erikoistoiminnot minimoivat inhimilliset virheet osaluetteloissa ja nopeuttavat suunnittelun läpimenoaikaa merkittävästi.
7. Onko ohjelmistoa mahdollista kokeilla ennen ostopäätöstä?
Nettisivujemme kautta voit pyytää ilmaisen kokeilulisenssin ohjelmistosta ja
testata sen tehoa itse ennen ostopäätöksen tekemistä. Voit myös varata
asiantuntijoiltamme yrityskohtaisen demon.
8. Mitä putkistoluokkia ja komponenttikirjastoja Vertex G4Plant sisältää valmiina?
Vertex G4Plant sisältää vakiona PSK-putkiluokat (Ryhmä 42) ja laajan putkikomponenttikirjaston, jota pidämme ajan tasalla ja täydennämme säännöllisesti. Näiden lisäksi saatavilla on mm. ANSI/ASME-putkiluokkia. Voit myös lisätä itse putkiluokkiin ja kirjastoihin helposti omia putkikomponentteja joko yksittäin tai massoina helppokäyttöisten Excel-toimintojen avulla.
9. Kuinka helposti voin tuoda ohjelmistoon vanhaa laitosdataa (esim. olemassa olevan tehtaan modernisointi)?
Vertex G4Plant tukee useita eri tiedostoformaatteja kuten esimerkiksi IFC, STEP, DGN ja DWG (2D & 3D), joiden avulla voit tuoda lähtötiedot toisesta CAD-ohjelmasta vaivattomasti suunnittelun pohjaksi. Perinteisten 3D-tiedostoformaattien lisäksi Vertex G4Plant tukee laserkeilattujen pistepilvien tuontia ja vientiä. Voit tuoda ohjelmaan pistepilvet esimerkiksi seuraavissa tiedostomuodoissa: e57, PTS, PTX, LAS, LAZ ja XYZ. Pistepilvien avulla suunnittelu on arkipäivää meidän asiakaskunnassamme.
10. Miten ohjelmiston käyttöönotto, koulutus ja lisensointi rakentuvat isoissa projekteissa?
Vertex Systemsin projekti- ja asiakaspalveluorganisaatio auttaa yritystäsi ohjelmistojen käyttöönotossa vuosien kokemuksella ja suomenkielellä. Vertex G4Plantin kattavien kirjastojen ansiosta käyttöönottoaika on lyhyt ja voitte aloittaa suunnittelun nopeasti suunnittelijoiden koulutuksen jälkeen. Koulutamme laitossuunnittelijoita normaalisti kolmen päivän ajan, jonka jälkeen varsinainen suunnittelutyö voi alkaa. Tehokas ja nopea tukipalvelumme auttaa käyttöönoton jälkeen ongelmatilanteissa jo saman päivän aikana.
