Tehoa layout-suunnitteluun – Maillefer taklaa raskaat 3D-mallit  Vertex G4 Plantilla

Mailleferin juuret juontavat syvälle suomalaisen kaapeliteollisuuden historiaan, aina vanhan Nokian Kaapelin perintöön asti. Nykyään yritys on globaali markkinajohtaja omassa segmentissään. Maillefer ei itse valmista kaapeleita, vaan kehittää ja toimittaa laitteistoja sekä kokonaisia tuotantolinjoja kaapelinvalmistajille ympäri maailmaa.

Asiakaskunta ulottuu aina pienten kuitukaapelien valmistajista valtavien meri- ja maakaapeleiden tuottajiin. Viime vuosina erityisesti Euroopan vihreä siirtymä ja siihen liittyvät suuret siirtolinjahankkeet ovat vauhdittaneet kaapelikoneiden kysyntää.

Haasteena jättimäiset kokonaisuudet ja raskaat 3D-mallit

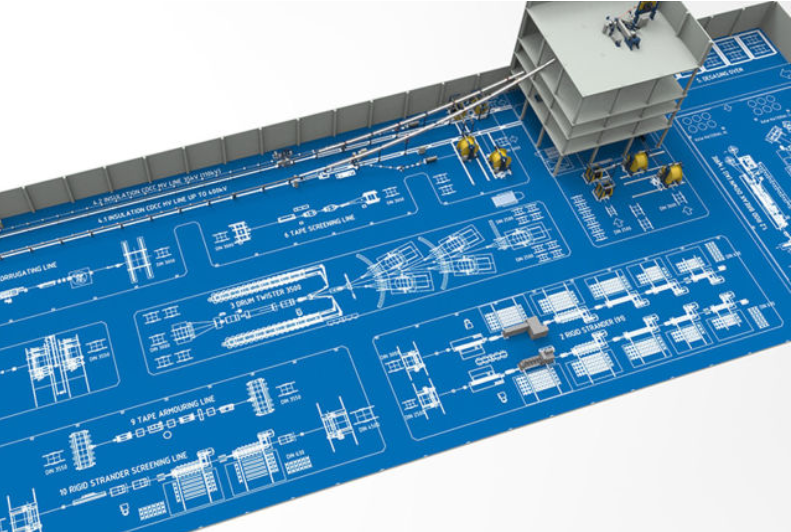

 Layout- ja putkistosuunnittelutiimiä vetävä suunnittelupäällikkö Arto Jussila kertoo, että tehdastason layout-suunnittelu sekä kiertoputkistojen suunnittelu tehdään Mailleferillä Vertex G4Plant -ohjelmistolla. Siirtymä 2D-maailmasta Vertexin 3D-suunnitteluun tehtiin reilu 10 vuotta sitten, vuosina 2012–2013.

Syy Vertexin valintaan oli puhtaasti suorituskyvyssä. “Laitesuunnittelumme taustan vuoksi 3D-layoutia yritettiin aluksi tehdä Autodesk Inventorilla, mutta sen aikaisen ohjelmiston tehot eivät yksinkertaisesti riittäneet niin isojen kokonaisuuksien pyörittämiseen. Tutkimme muita vaihtoehtoja ja Vertex valikoitui, koska se kykeni pyörittämään huomattavasti suurempia malleja. Se on edelleen Vertexin ehdoton vahvuus – isokaan malli ei ala tökkimään pahemmin, Jussila toteaa“

Suuruusluokasta kertoo se, että Mailleferin järeimmät pystysuorat kaapelinvalmistustornit voivat olla jopa 150–200 metriä korkeita. Kun tällaiseen kokonaisuuteen sovitetaan myyntivaiheessa määritellyt laitteet, hoitotasot sekä prosessin vaatimat monimutkaiset kiertoputkistot, datamäärä on valtava.

Terrafamen pääsuunnittelija Risto Meriläinen.

Suunnitteluautomaatti säästää päiviä per projekti

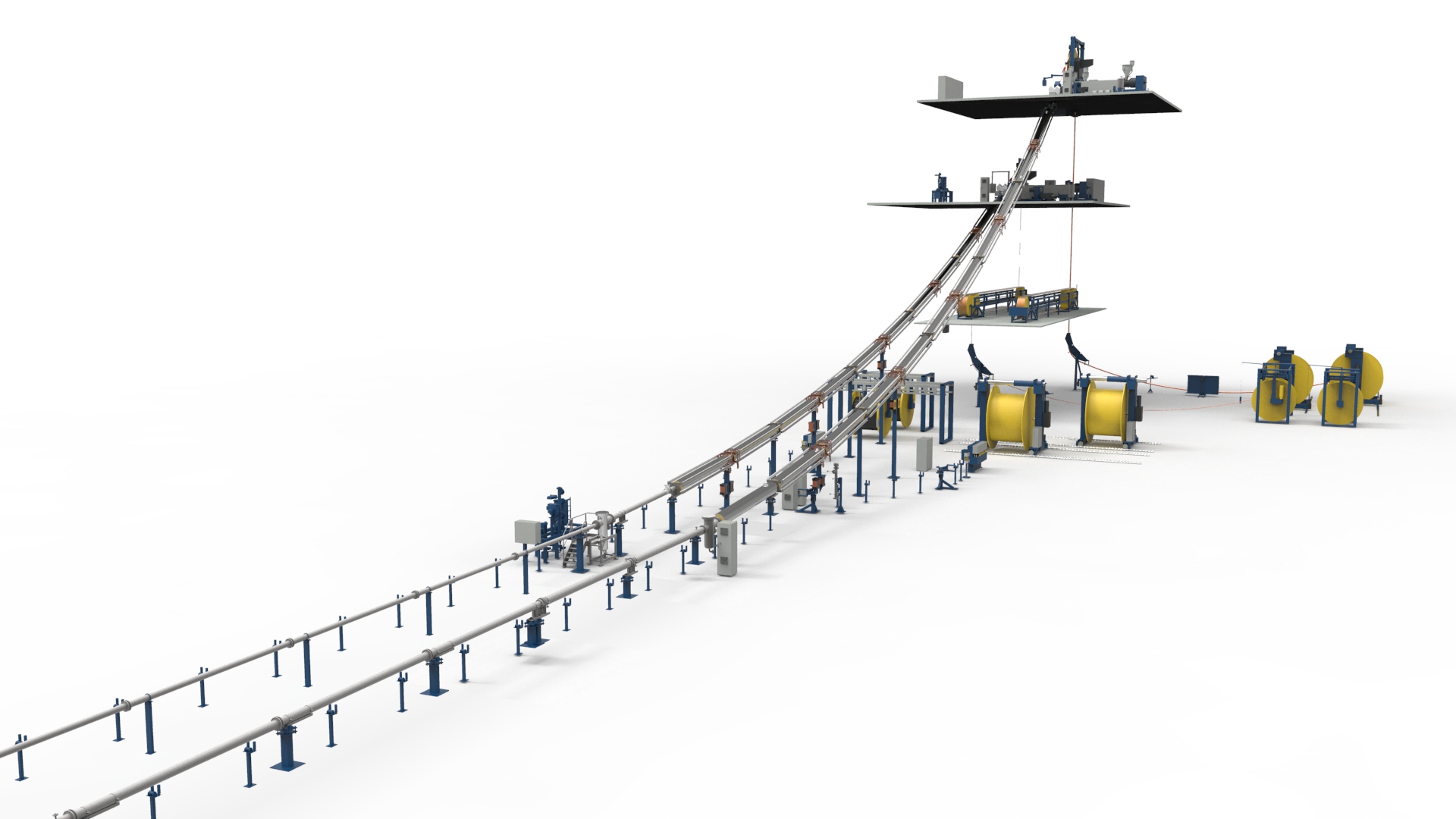

Yksi Mailleferin kriittisimmistä työkaluista on Vertexin yhteyteen rakennettu suunnitteluautomaatio. Yrityksen toimittamat kaapelinvalmistuslinjat vaativat usein niin sanotun ketjukäyrän muotoisen geometrian, joka lasketaan erillisellä ohjelmistolla.

Tämä laskentadata ohjaa Vertexin komentotiedostoa, joka rakentaa linjan 3D-mallin, missä muun muassa kaikki putkiyhteet toimivat oikein kiertoputkistoa varten.

“Saamme automatisoidun osuuden linjasta valmiiksi 10–15 minuutissa. Ilman automaatiota meidän pitäisi rakentaa linja palasista, eikä siihen varmasti riittäisi päiväkään. Konkreettinen ajansäästö ja hyöty on huomattava, ja työmme olisi ilman tätä erittäin työlästä.”

3D-suunnittelu ja automaatio tuovat merkittäviä etuja myös virheiden minimoinnissa. Kun toimitaan olemassa olevissa tehdasympäristöissä, monimutkaisten kiertoputkistojen sovittaminen ilman suurempia törmäyksiä on 3D-mallin ansiosta huomattavasti varmempaa.

Sekundääriliuotuskasan pumppaamo.

2D ja 3D sujuvassa tasapainossa

Vaikka Maillefer pyrkii tekemään lopullisen suunnittelun aina 3D-muodossa, AutoCAD-pohjainen 2D-suunnittelu kulkee edelleen sujuvana kumppanina rinnalla. Koska monet asiakkaiden tehtaat ovat peräisin 70-90-luvuilta, lähtötietona saadaan usein vain 2D-kuvia.

Kiireisissä tarjousvaiheissa 2D-pohjapiirustus onkin usein nopein tapa hahmotella karkean tason sijoittelua. Kun alustava konsepti on selvillä, kokonaisuus siirretään Vertexiin tarkempaa 3D-mallinnusta ja yksityiskohtien suunnittelua varten.

Tyypillinen layout-projekti etenee tarjousvaiheen alustavista kuvista aina asiakashyväksynnän kautta rakennesuunnittelun aukkokuvien toimittamiseen ja lopulliseen asennussuunnitteluun. Kun layout hyväksytään, putkistosuunnittelijat mallintavat Vertexillä kiertoputkistot ja tuottavat valmistusta varten isometrit ja putkistokuvat.

Sekundääriliuotuskasan keruuallas ja pumppaamo.

Kotimainen tuki ja kumppanuus saavat kiitosta

Mailleferilla on tällä hetkellä merkittävä määrä Vertex G4Plant -lisenssejä. Tiimi koostuu noin kymmenestä layout-suunnittelijasta ja viidestä putkistosuunnittelijasta, joiden tukena käytetään omissa tiloissa työskenteleviä konsultteja. Uudet suunnittelijat perehdytetään tehokkaasti suoraan Vertexin järjestämillä laitossuunnittelukoulutuksilla.

Arto Jussila korostaa, että ohjelmiston suorituskyvyn lisäksi yhteistyö ja asiantuntijatuki ovat olleet Vertexin suuria valttikortteja globaaleihin jätteihin verrattuna. “Kaikissa ohjelmistoissa tulee vastaan haasteita, mutta Vertex reagoi niihin tehokkaasti. Kun teemme tukipyynnön, saamme aina vastaukset ja usein jo muutaman viikon päästä korjauspäivityksen. Meidän mielipiteillämme ja palautteellamme on selkeästi väliä ja vaikutusta. Jos lähettäisimme tukitiketin jollekin suurelle globaalille ohjelmistojätille, meillä ei olisi samanlaista painoarvoa.”

Yhteistyö tiivistyy entisestään, sillä Maillefer ja Vertex ovat hiljattain istuneet alas kehitystyöpajan merkeissä. Tavoitteena on käydä läpi Mailleferin automatisoituja prosesseja ja miettiä, miten jo vuodesta 2013 asti käytössä ollutta automaatiota voidaan nykyaikaistaa ja tehostaa entisestään.

Kun suunnittelupäälliköltä kysytään, miten hän kuvailisi Vertexiä yhdellä sanalla, vastaus tulee pohdinnan jälkeen: “Joustava”.

Jussila suosittelee ohjelmistoa varauksetta kaikille suuria kokonaisuuksia suunnitteleville tahoille. “Laitossuunnittelupuolelle tai isompien kokonaisuuksien suunnitteluun, missä vaaditaan suuren mallikoon pyörittämistä ja halutaan mahdollisuuksia automatisoida asioita omalla tavallaan, Vertex on ehdottomasti tutustumisen arvoinen vaihtoehto.”

Maillefer

• Toimiala: Kaapelinvalmistuskoneiden ja -linjojen kehitys ja valmistus.
• Juuret: Alkuaan Nokian Kaapelin konekehitysyksikkö, nykyisin pääkonttori Suomessa ja Sveitsissä.
• Asiakkaat: Globaalit kaapelinvalmistajat (kuitu-, asennus-, maa- ja merikaapelit).
• Käytössä olevat Vertex-ratkaisut: Vertex G4Plant layout- ja putkistosuunnitteluun.
